이중 센서

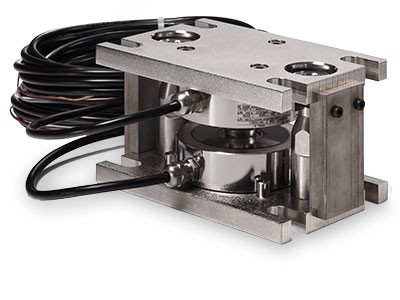

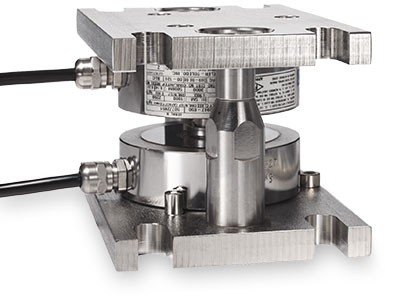

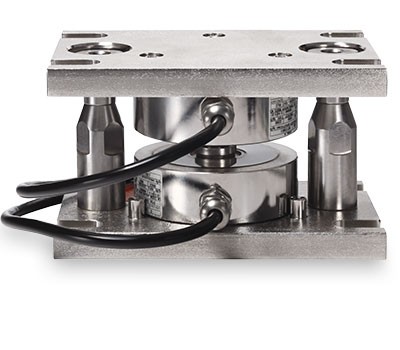

불량 배치를 방지하고 최대한의 가동 시간을 제공하기 위해, Ringmount Redundant 계량 모듈은 병렬 작동하는 2개의 시스템을 제공하고, 한 시스템이 작동하지 않더라도 계량 데이터를 제공할 수 있습니다. 생산 중단 시간을 용납할 수 없는 경우 이중 Ringmount를 사용하십시오.
높은 정확도

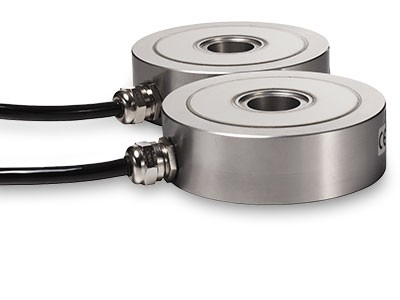

0970 이중 Ringmount 계량 모듈은 C6 OIML 아날로그 로드 셀과 이용 가능합니다.
제품 특징
- 용량 범위 : 250gk-10t
- 재질 : 316 스테인리스 스틸
- 정확도 : OIML C3, C6 NTEP 5.000d, 10.000d
- 방폭지역 승인 : ATEX, FM
- IP68 보호 등급
안전 기능 내장

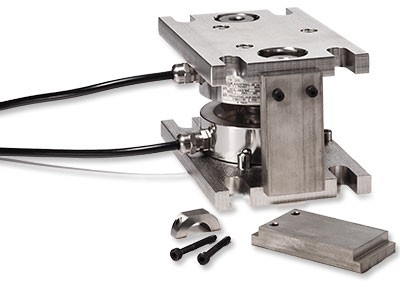

리프트 오프 보호 및 360° 검사와 같은 안전 기능이 하드웨어 설계 시 내장되어 있습니다. 360° 수평 검사로 인해, 계량 모듈의 방향 지정이 중요하지 않습니다. 설치 레이아웃이 쉽습니다.
내부식성
0970 이중 Ringmount 계량 모듈 316 등급 스테인리스 스틸 장착 플레이트 표준으로 제공되며, 열악한 환경에서 높은 수준의 내부식성을 제공합니다.

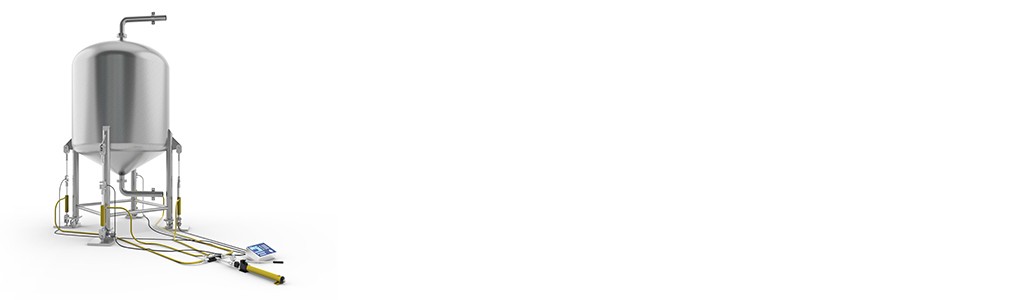

탱크 스케일 교정(Calibration) 서비스
다양한 탱크 스케일 교정(calibration) 서비스를 METTLER TOLEDO에서 확인하십시오.탱크 크기에 따른 다양한 방법을 비교하고 각각의 장단점을 확인하십시오. 전 세계적으로 이용 가능한 서비스로 어떻게 탱크 스케일의 적절한 성능을 보장하는지 확인하십시오.
| Load Cell Parameter | Specification | |||||||
| Rated Capacity | 250 kg | 500 kg | 1,000 kg | 2,000 kg | 3,500 kg | 5,000 kg | 10,000 kg | |
| Max. Top Plate Travel | Transverse | ±2.3 mm | ||||||
| Longitudinal | ±2.3 mm | |||||||
| Restoring Force | 17.7 %A.L./mm | |||||||
| Max rated forces | ||||||||
| Max comressive force, rated | 2.5 kN | 4.9 kN | 9.8 kN | 19.6 kN | 34.3 kN | 49 kN | 98.1 kN | |
| Max horizontal force, rated | 17.4 kN | 26.7 kN | ||||||
| Max uplift force, rated | 15.1 kN | 40.1 kN | ||||||
| Max yield forces | ||||||||
| Max comressive force, yield | 3.7 kN | 7.4 kN | 14.7 kN | 29.4 kN | 51.5 kN | 73.5 kN | 147.1 kN | |
| Max. horizontal force, yield | 24.2 kN | 37.2 kN | ||||||
| Max uplift force, yield | 21 kN | 55.8 kN | ||||||
| Max. ultimate forces | ||||||||
| Max. compressiv force, ultimate | 7.4 kN | 14.7 kN | 29.4 kN | 58.8 kN | 103 kN | 147.1 kN | 294.2 kN | |
| Max. horizontal force, ultimate | 25.9 kN | 47.2 kN | ||||||
| Max. uplift force, ultimate | 73 kN | 175 kN | ||||||
| Weight(Including load cell), nominal | 4.2 kg | 12 kg | ||||||
| Material | 316 Stainless steel | |||||||
상세 제원은 Brochure 참고 바랍니다.
기술자료
| Datasheet |
매뉴얼
| User’s Manual |
도면
| 2D(CAD) | 3D(STP) |
