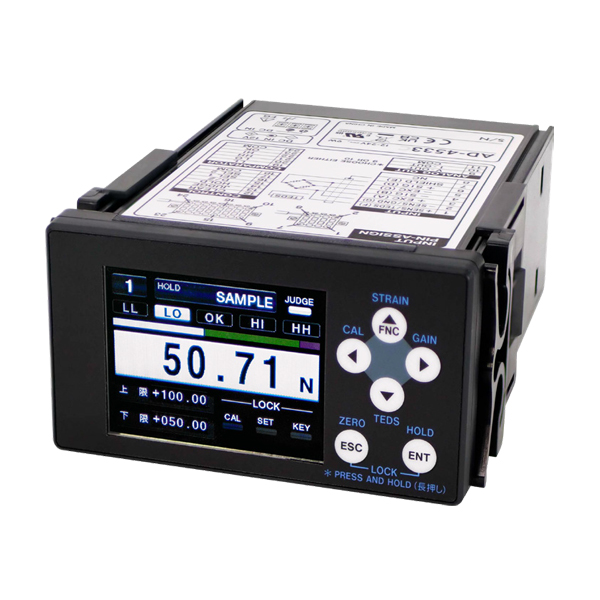

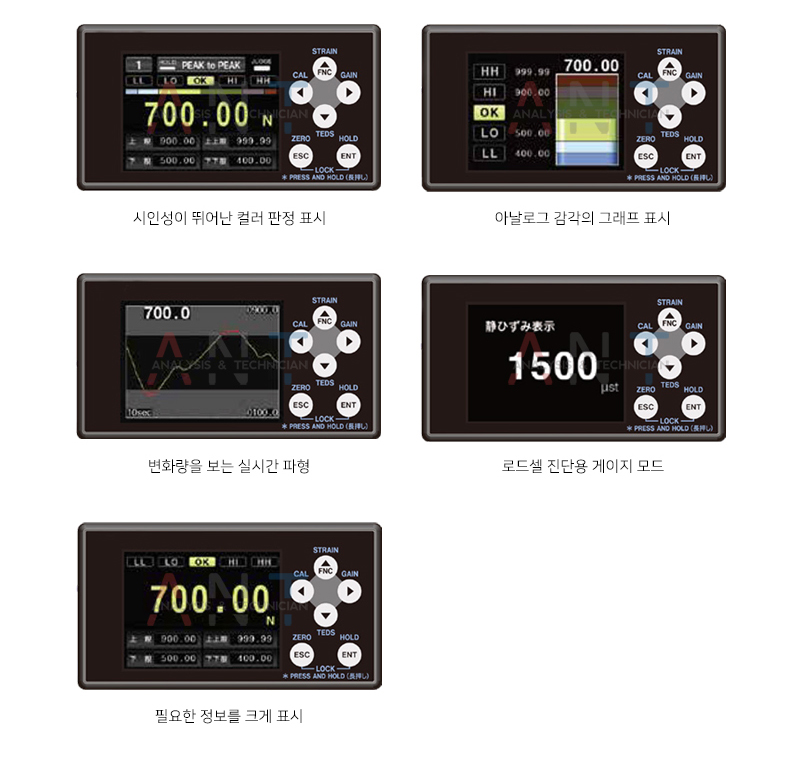

편리한 화면 구성 컬러 LCD를 통해 각 모드별로 사용자가 필요로 하는 UI가 구성되어 있습니다. 힘 측정용에 최적인 화면으로 구성되어 있으며, 아날로그 표시, 실시간 그래프 파형, 스트레인 게이지값 등을 파악할 수 있습니다. |
|
|

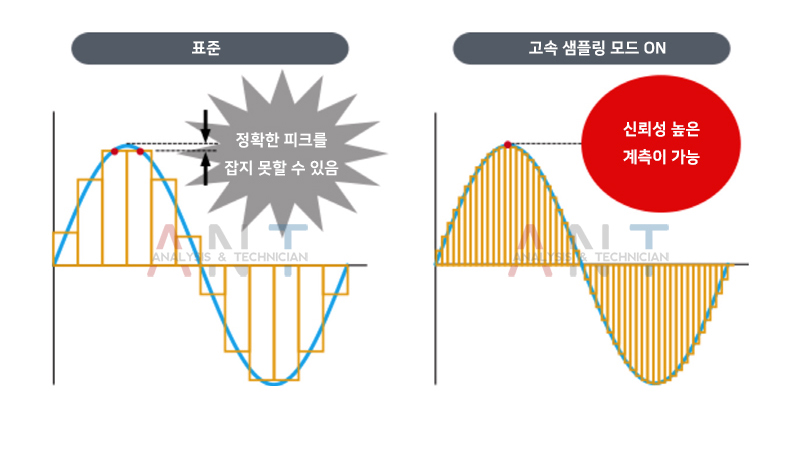

초고속 샘플링 컴팩트 사이즈에서 업계 최고 수준인 4,000회/초의 A/D 샘플링 속도를 지니고 있으며, 홀드 설정 중에 고속 샘플링 모드를 활성화 하면 홀드 중의 변환 속도가 20,000회/초로 증가하여 더욱 정확한 계측이 가능합니다. |
 |
|

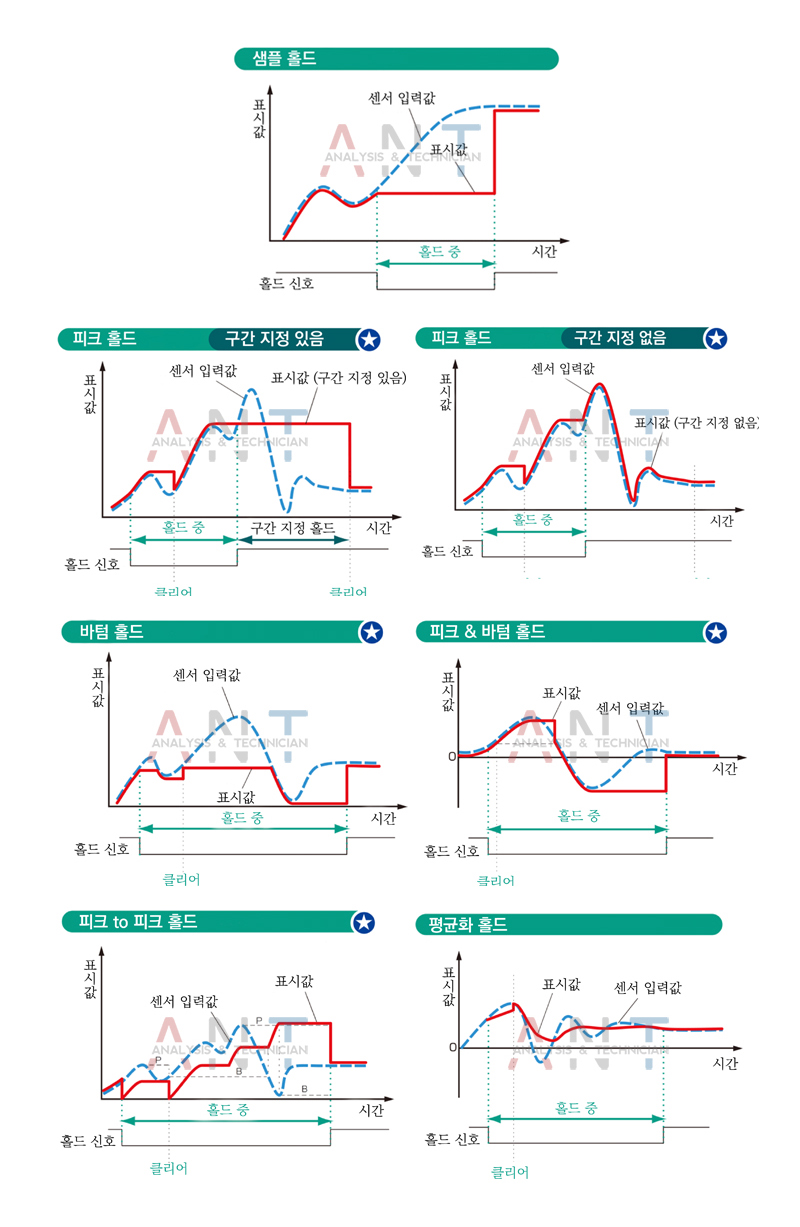

다양한 홀드기능 컬러 LCD를 통해 각 모드별로 사용자가 필요로 하는 UI가 구성되어 있습니다. 힘 측정용에 최적인 화면으로 구성되어 있으며, 아날로그 표시, 실시간 그래프 파형, 스트레인 게이지값 등을 파악할 수 있습니다. |
 |
|

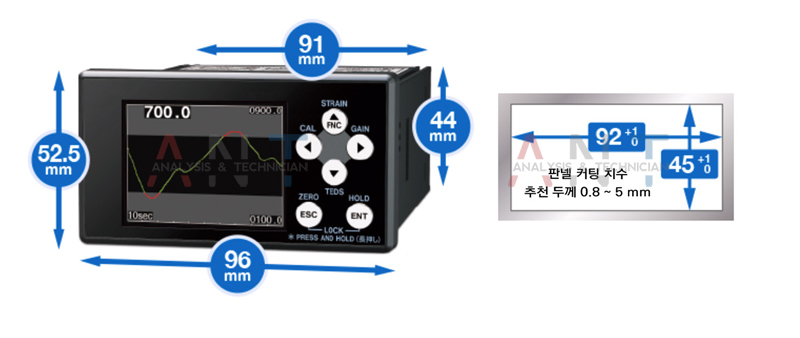

96 x 52.5mm의 컴팩트 타입 |
 |
|

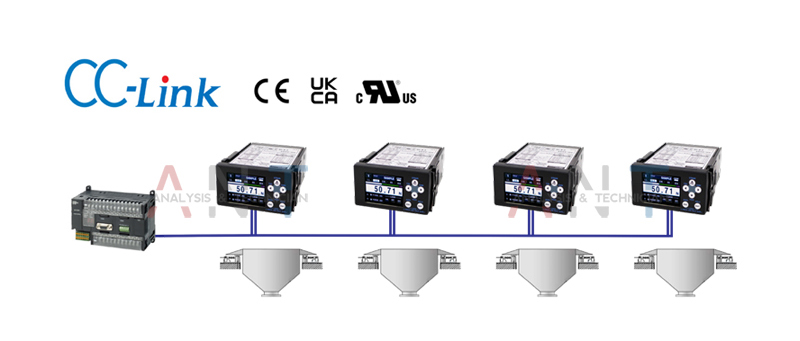

CC-Link 옵션 및 CE,UL 인증 획득 CC-Link를 지원하는 AD4533C는 CC-Link 탑재되어 있으면서 CE, UL 인증을 동시에 획득하고 있습니다. 유럽 및 북미, 캐나다로의 장비 수출을 고려하는 분들에게 유일무이한 선택지가 될 수 있습니다. |
 |
|
다양한 캘리브레이션 방법 (TEDS 대응) 기본적인 mV/V 디지털 캘리브레이션으로도 충분한 정밀도가 보장되며, TEDS 교정이 가능하므로 대응되는 센서와 접속 시 간편한 교정이 가능합니다. 힘 측정이 아닌 산업용 호퍼 시스템 등에 적용하실 경우 적용하실 로드셀의 사양과 개수를 확인하여 분동을 0.3 mV/V 이상 올릴 수 있는지 사전에 반드시 확인해 주시기 바랍니다. |
| 구분 |
내용 | |
| 브릿지 전압 | DC10V, 2.5V±10% (최대 전류 30mA, 리모트 센스 사용 가능) | |
| 신호 입력 범위 | ±3.2mV/V | |
| 등가 입력/TEDS | -교정 범위: 0.3 mV/V ~ 3.0 mV/V -교정 정밀도: 0.1% F.S. 이내 (당사 표준 Ø8, 6C 실드 케이블, 길이 1 m, 부하 저항 350Ω, BV10V,3.0 mV/V 설정) |
|
| 정밀도 | -직선성: 0.01% F.S. + 1digit 이내 (입력 3.0 mV/V일 때) -영점 드리프트: 0.5 uV/℃ 이내 (입력 환산값) -게인 드리프트: ±0.005%F.S./℃. 이내 |
|
| A/D 변환 | 24bit, 4,000회/초, 20,000회/초 (고속 샘플링 모드) | |
| 로우 패스 필터 | 3 Hz (-6db/oct), 10, 30, 100, 300, 1000 Hz (-12db./oct), 없음 중 선택 | |
| D/A 출력 | 4,000회/초, 절연 출력, 전압 출력 ±1 ~ 10V (설정은 1V 간격), 분해능 약. /59,000 (±10V 설정 시), 또는 전류 출력 4~20mA, 분해능 약 1/43,000 | |
| TEDS 기능 | IEEE1451.4 클래스 2 믹스 모드 인터페이스 | |
| 표시 | 320 x 240 컬러 LCD | |
| 표시값 | -표시 범위: -99,999~99,999 -소수점: 표시 단위는 선택 가능 -표시 횟수: 4, 6, 10, 20회/초 중 선택 |
|
| 표시 항목 | -교정 설정: 영점 교정/SPAN 교정 (TEDS 교정, 실부하 교정, 등가 입력 교정) -기능 설정: 상한, 하한, 상상한, 하하한, 비교 모드, 히스테리시스, 영점 부근, 이동 평균 처리, 로우 패스 필터, 모션 디텍트, 제로 트랙킹, 스트레인 게이지, 디지털 제로, 디지털 용기, 구간 지정, 홀드 모드, 키 잠금, 최소 눈금, 표시 횟수, 브릿지 전압, 디지털 제로 리셋, 디지털 제로 클리어, 비교 출력 패턴, 비교 출력 제헌, 데이터 출력 선택, D/A 컨버터, 리모트 센스 |
|
| 홀드 기능 | 샘플 홀드, 피크 홀드, 바텀 홀드, 피크to피크 홀드, 피크&바텀 홀드, 평균화 홀드 구간 지정 홀드 (피크, 바텀, 피크to피크, 피크&바텀, 평균화) | |
| 외부 입출력 신호 | -입력: 홀드, 판정, 클리어, 디지털 제로, 설정값 메모리 선택1, 2 (포토 커플러로 본체와 절연) -출력: HH, HI, OK, LO, LL 오픈 컬렉터 출력 (포토 커플러로 본체와 절연) -CC-Link (AD-4533C 한정): DA, DB, DG는 본체 회로와 절연. SLD |
|
| 전원 | -AC 어댑터 전원 사양: 정격 DC12V, 9W (AC 어댑터 단자) 정격 AC100V ~ 240V 50/60 Hz, 12W (동봉 AC 어댑터 포함) 주) 동봉된 AC 어댑터는 일본 및 북미의 안전 규격에 적합한 제품입니다. -DC 전원 사양: 정격 DC12V ~ 24V, 9W | |
| 사용 온도 범위 | 0 ~ 40℃ | |
| 보관 온도 범위 | -20 ~ 60℃ | |
| 사용 습도 범위 | 85%RH 이하 (단, 결로 없을 것) | |
| 적합 규격 | CE, UKCA, UL | |
| 외형 사이즈 | 약 96(W) x 53(H) x 132(D) mm (돌출부 미포함) | |
| 질량 | 약 300 g | |
